EagleBurgmann机械密封ekk水封M7N M74N M74S2系列Burgmann密封

特征

• 对于阶梯轴

• 单封

• 均衡

• 比较好正弦弹簧或多个弹簧旋转

• 与旋转方向无关

• 提供集成泵送装置（H7F、H75F）

• 提供带座椅冷却的变体 (H75G115)

1) d1 > 100 mm：2 mm x 30°
2) d1 > 100 mm：30°
3) d1 > 100 mm：+0.1
4) d1 > 100 mm：H7

优点

• 通用应用机会（标准化）

• 易于更换的面，效率库存

• 扩展材料选择

• 扭矩传递的灵活性

• 自清洁效果

• 可缩短安装长度 (G16)

工作范围

轴径：
d1 = 14 ... 100 mm (0.55" ... 3.94")
（单弹簧：d1 = 很大 100 mm (3.94")）
压力：
d1 = 14 时 p1 = 80 bar (1,160 PSI)。 .. 100 mm,
p1 = 25 bar (363 PSI) d1 = 100 ... 200 mm,
p1 = 16 bar (232 PSI) d1 > 200 mm
温度：
t = -50 °C ... 220 °C (-58 °F ... 428 °F)
滑动速度：vg = 20 m/s (66 ft/s)
轴向移动：
d1 至 22 mm：± 1.0 mm
d1 24 至 58 mm：± 1.5 mm
d1从 60 毫米起：± 2.0 毫米

材料

密封面：碳化硅（Q1，Q2），碳石墨锑浸渍（A），氧化铝（V），CrMo铸钢（S）
阀座G9：碳石墨锑浸渍（A），碳石墨树脂浸渍（B），碳化硅 (Q1*、Q2*)
二次密封：EPDM (E)、NBR (P)、FKM (V)、FFKM (K)
弹簧：CrNiMo 钢 (G)
金属部件：CrNiMo 钢 (G)、双相钢 (G1 )
* 不能与 S 制成的密封面组合

标准和认证

• EN 12756

推荐应用

• 加工工业

• 石油和天然气工业

• 炼油技术

• 石化行业

• 化学工业

• 电厂技术

• 纸浆和造纸工业

• 食品饮料行业

• 热水应用

• 轻烃

• 锅炉给水泵

• 流程泵

• 产品变体

•

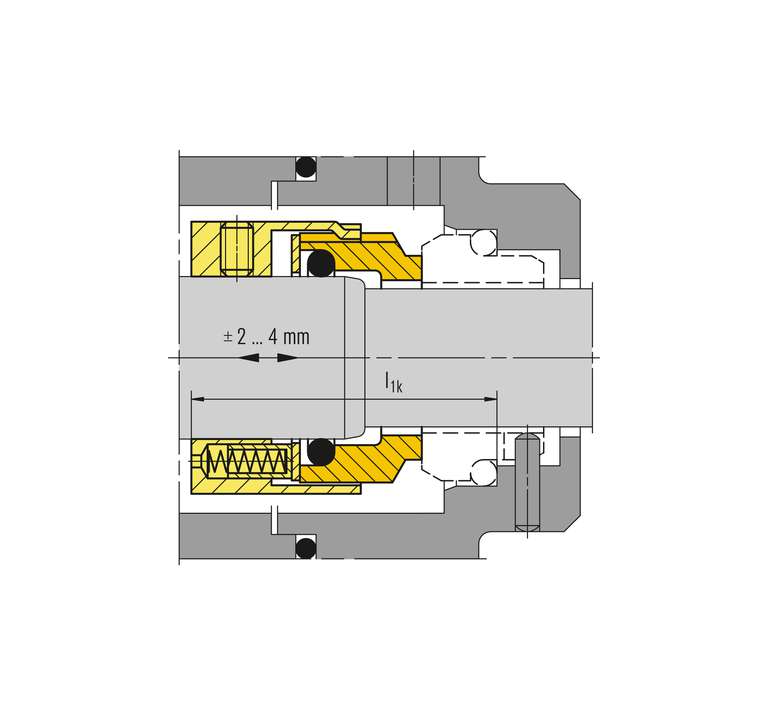

• H75
  轴直径：d1 = 28 ... 200 mm (1.10" ... 7.87")
  与 H7N 相同，但套筒中有多个弹簧（项目编号 1.5）
  轴向移动：± 2 ... 4 mm，取决于直径.

•

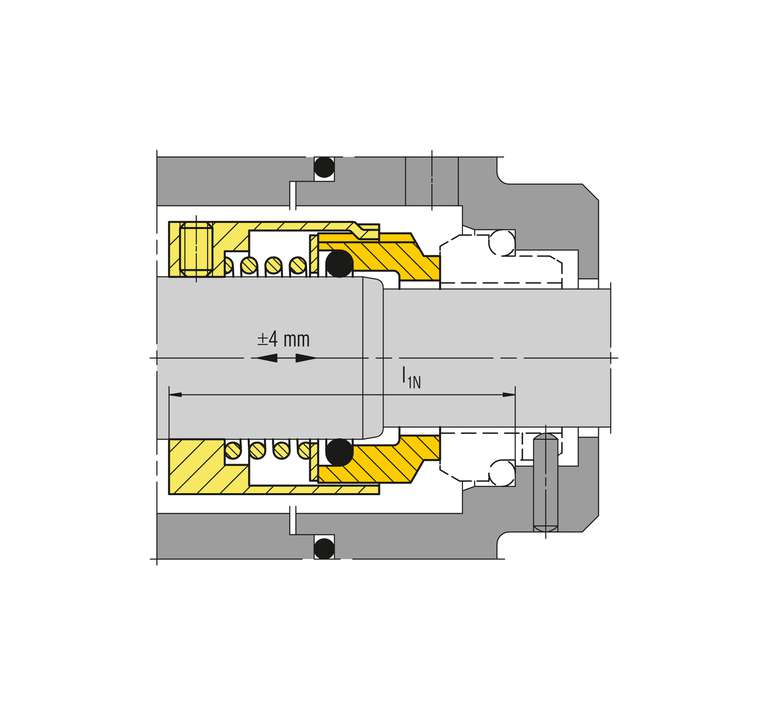

• H76
  轴直径：d1 = 14 ... 100 mm (0.55" ... 3.94")
  尺寸、项目和描述与 H7N 相同，但带有用于补偿大轴向运动（± 4 mm）的特殊单弹簧（项目编号 1.5） ）。

•

• H7F
  轴径：d1 = max. 100 mm (3.94")
  尺寸、项目和描述同 H7N，但带有单弹簧和泵送螺杆。
  取决于旋转方向。（粘度 ≤ ISO VG10）。

• H75F
  轴直径：d1 = 28 ... 200 mm (1.10" ... 7.87")
  尺寸、项目和描述与 H7N 相同，但带有单弹簧和泵螺杆。
  取决于旋转方向。（粘度≤ISO VG10）。
