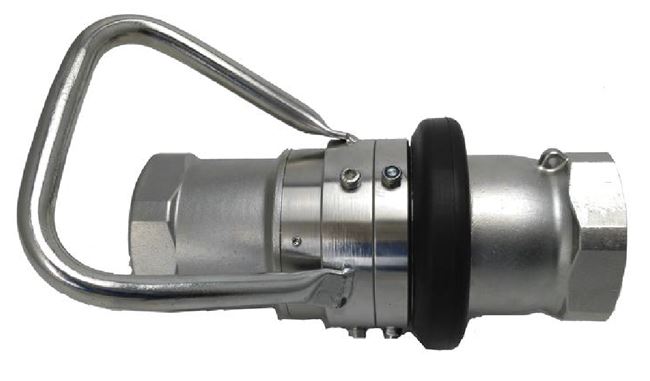

干式接头-Dry Coupler

CANALHOSE-DC干式快速接头广泛应用于各个行业，包括海上传输，化工，制药，乳品及饮料等产业。

DC干式接头是依照NATO 标准STANAG 3756 生产的，因此能够与国际上的TODO、Mann-Tek and Avery Hardoll 及采用该标准生产的公司产品相匹配。

 CANALHOSE-DC 干式快速接头具有以下特点：

• 连接或断开快速高效且物料损失量极少

• 降低人为操作失误的可能性

• 流体的泄露几率几乎为零

• 操作轻松自如

• 防止产品之间的交叉污染

• 确保人员健康安全，防止环境污染。

工作原理

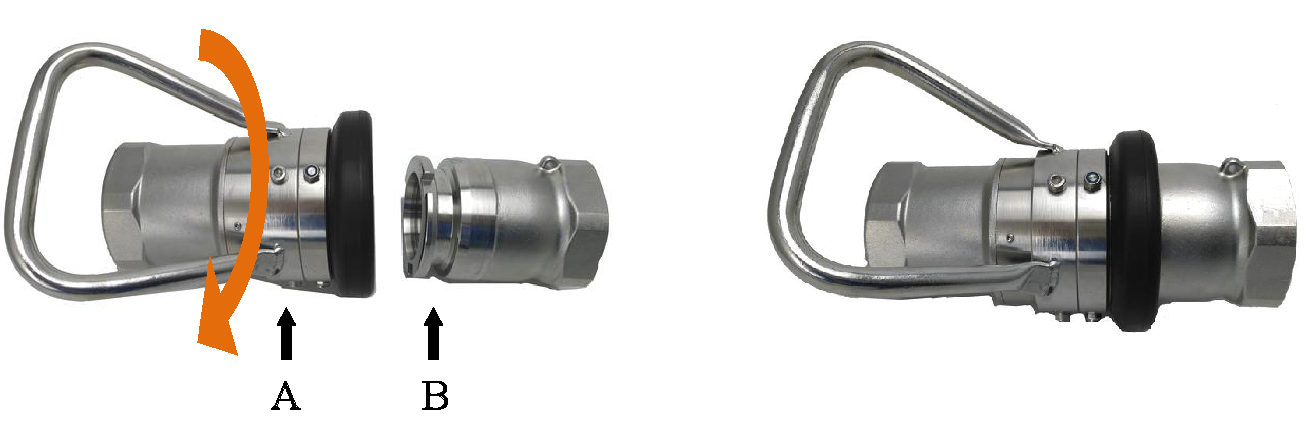

将母头端（图示A）对准公头端（图示B）顺时针旋转15°连接在一起，此时，阀门还是关闭的。继续顺时针

旋转90°才能打开阀门，产品开始流通。关闭阀门和打开接头，采用以上相反的步骤。

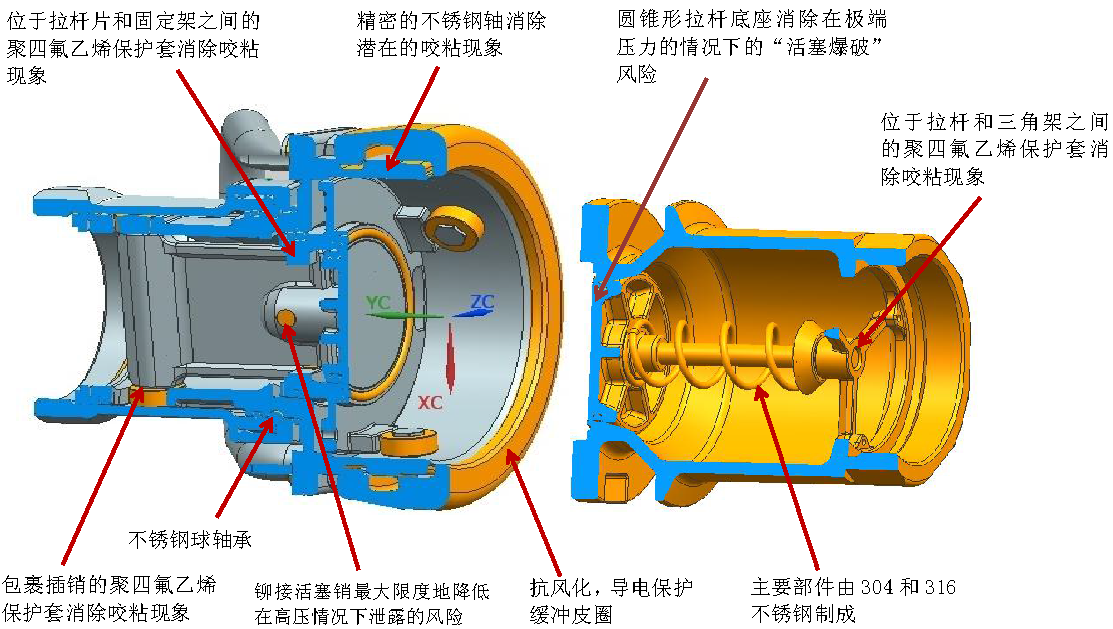

CANALHOSE-DC 干式接头设计特点（以不锈钢材质为例）

CANALHOSE-DC 干式接头结构图,

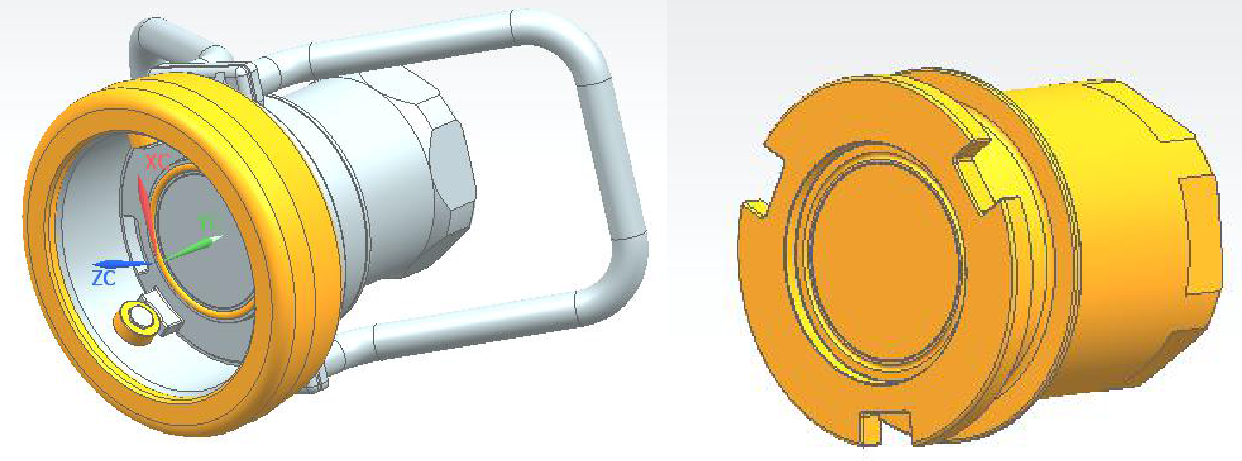

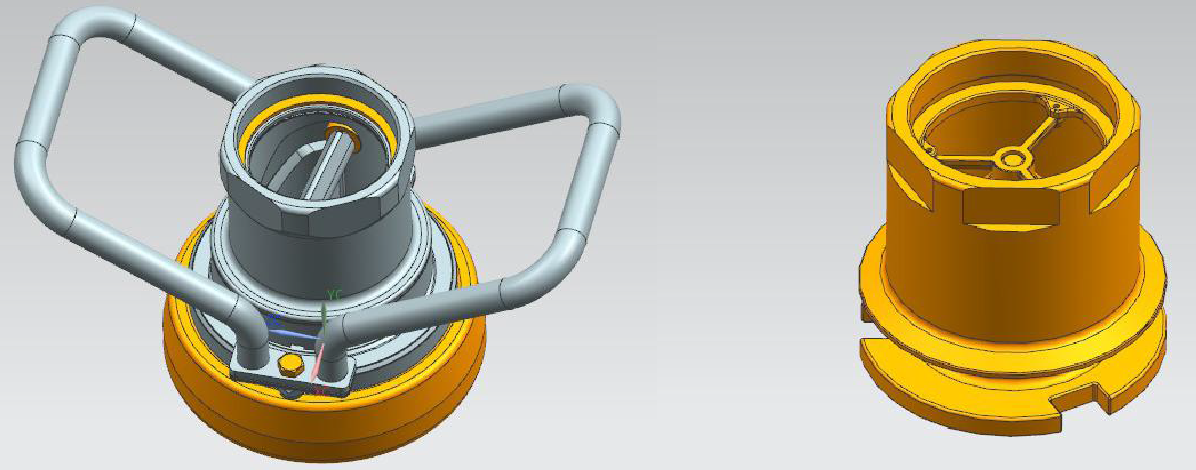

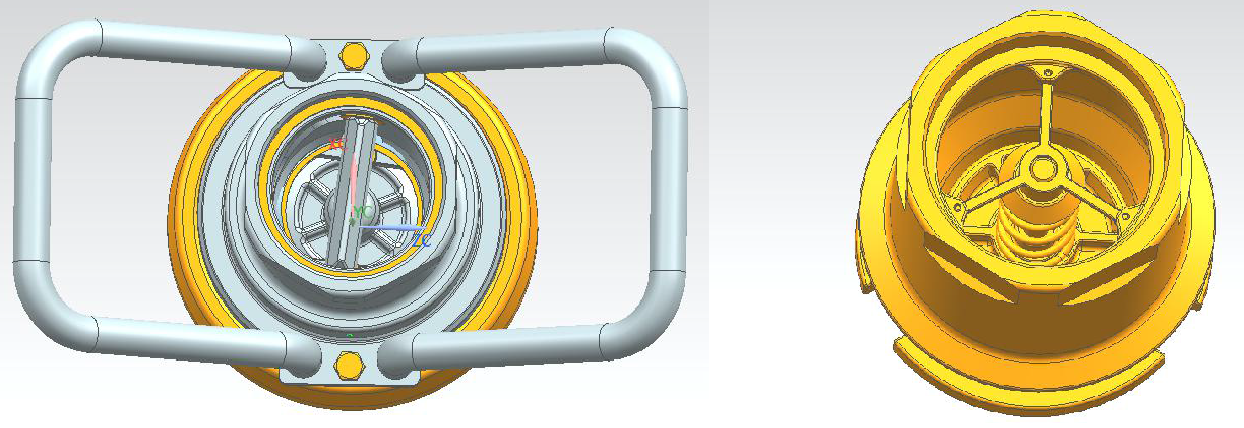

1、产品设计图：以下为4＂BSP 内螺干式接头3D 图。






2、     公头端组件装配图

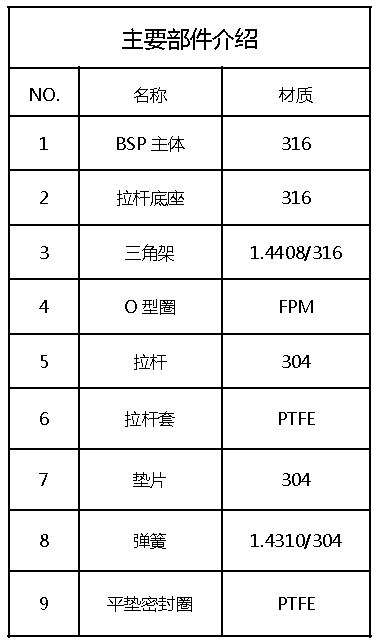

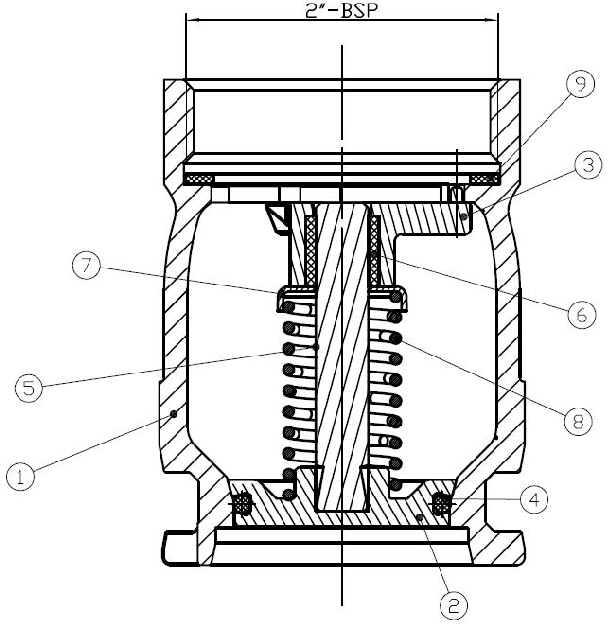

2.1      2＂BSP 内螺公头端组件

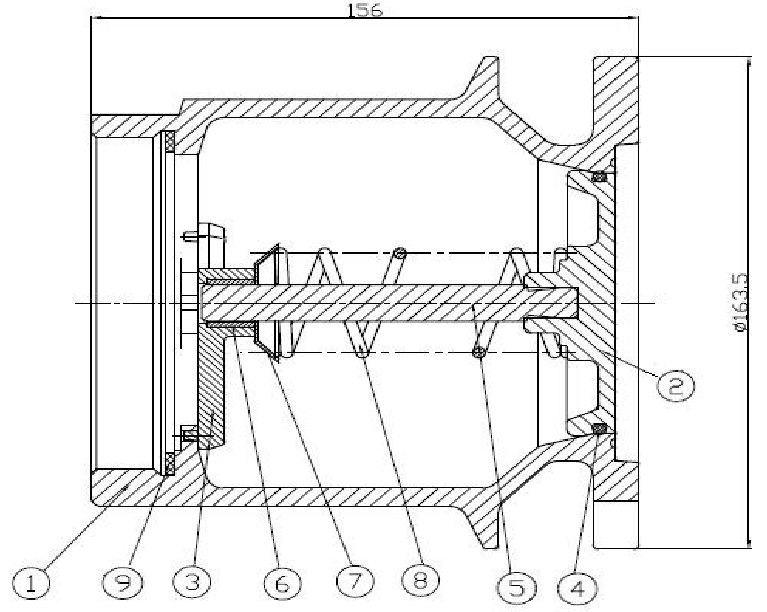

2.2      4＂BSP 内螺公头端组件












3.        母头端组件装配图

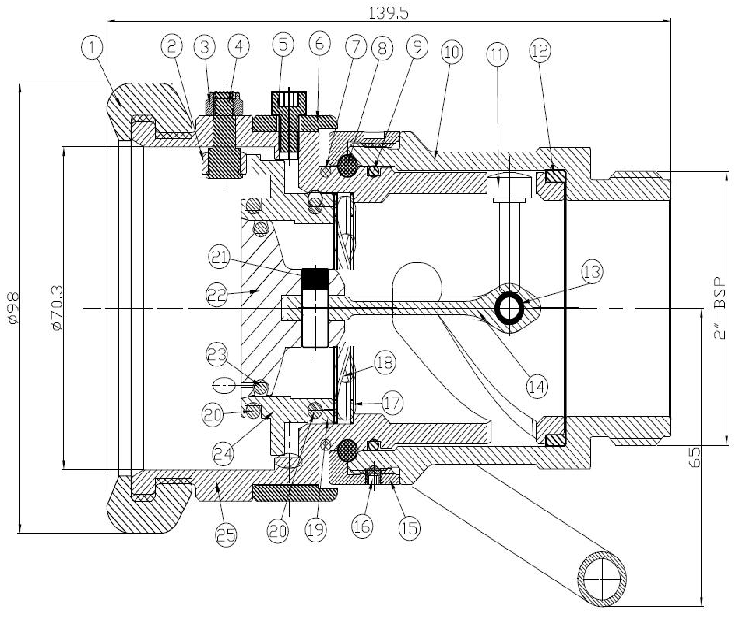

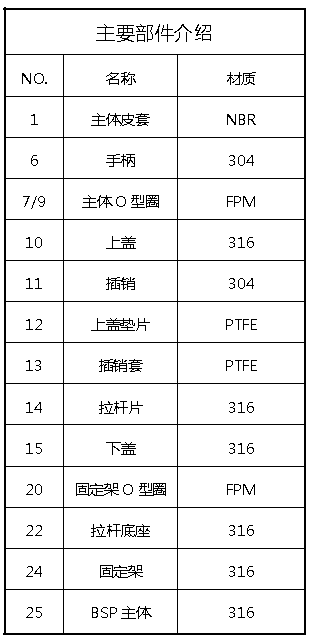

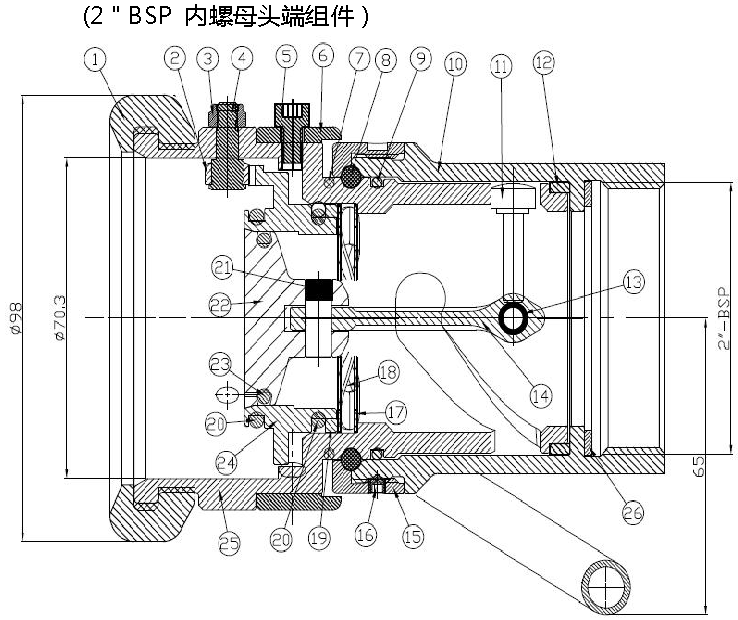

3.1      2＂BSP 内螺母头端组件






















3.2      2＂ BSP 外螺母头端组件

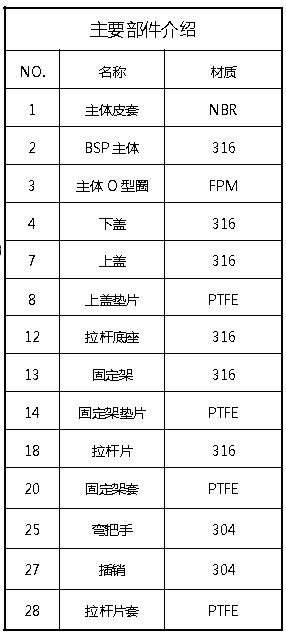

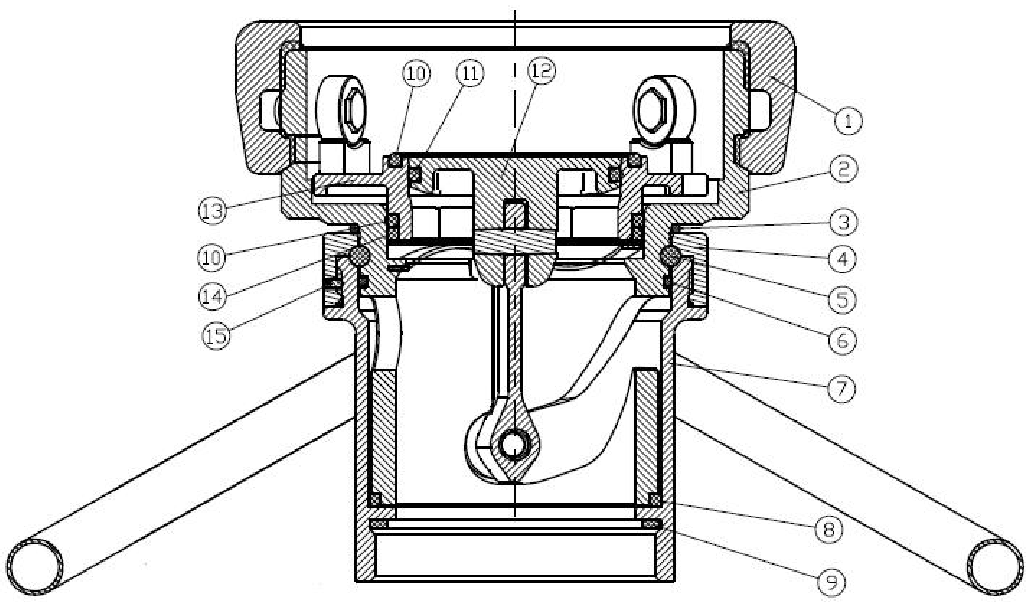

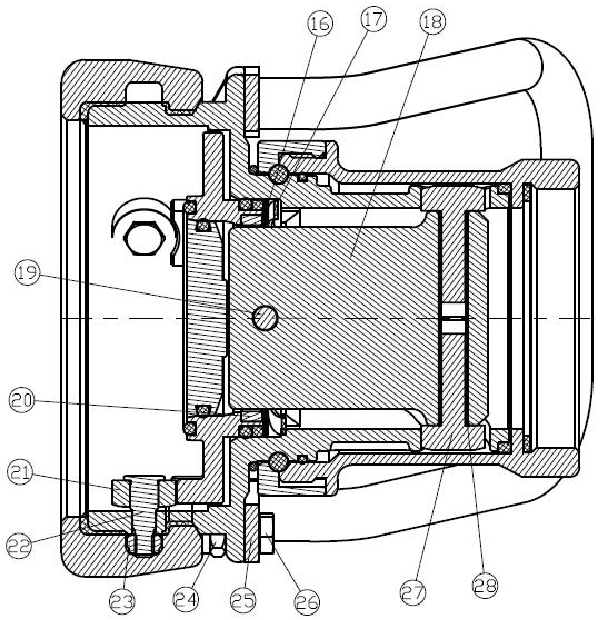

3.3      4＂BSP 内螺母头端组件

Remark: Products that are equal to 2 inches threads have a single handle，others have double handles.

备注：螺纹尺寸等于两英寸的产品使用单把手，其他产品使用双把手。
