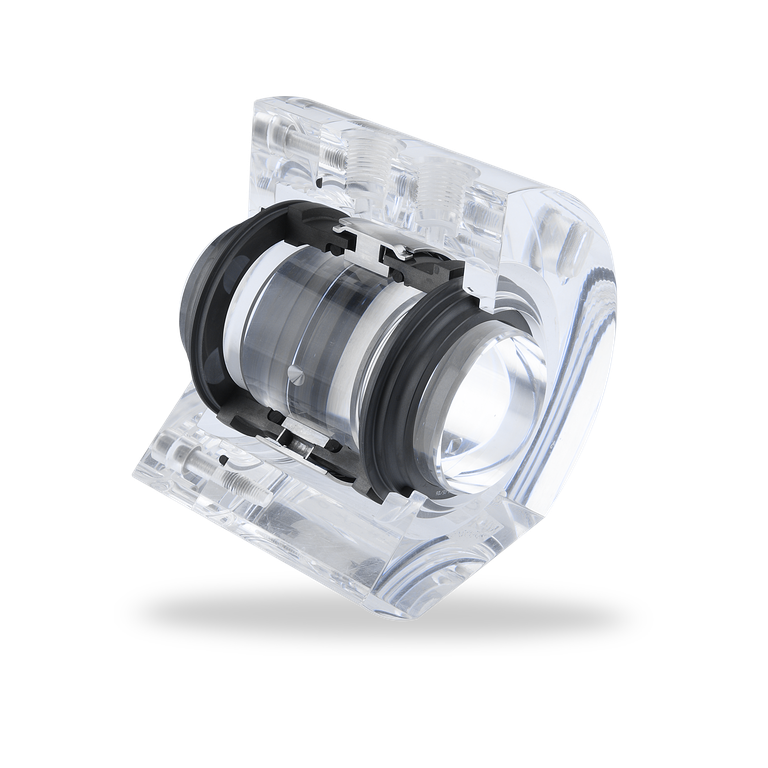

CGSH-K 型

• 特征

•

• 优势

•

• 工作范围

•

• 材料

•

• 标准和认证

•

• 推荐应用

CGSH-K 型

1） D1 > 105： 2 mm x 30°
2） D1 > 105： 30°
3） D1 > 105： +0.1
4） D1 > 105： H7
5） 3 x 120°

CGSH-K 型

• 显示维度

•

• PDF 数据表

特征

• 用于阶梯轴

• 平衡

• 旋转弹簧

• 提供单密封或双密封

• 标准版本，带 U 型槽，可选 V 型槽（取决于旋转方向）

• 气体润滑

• 在缓冲器压力故障时不打开，在压力反转时自动关闭

优势

• 无接触作，无摩擦

• 硬/软材料组合无需压差

• 适用于符合 API 682 标准的安全壳密封

工作范围

轴径：
d1 = 28 ...125 毫米（1.10 英寸...4.92 英寸压力
：p1 = 25 bar （363 PSI）
温度：
t* = -20 °C ... +170 °C （-4 °F ... +338 °F）
滑动速度：
vg = 4 ...25 米/秒 （13 ...82 英尺/秒）

* 取决于 O 形圈的阻力

材料

密封面：碳石墨锑浸渍 （A）、碳化硅 （Q2），
或者：碳石墨树脂浸渍 （B）、碳化硅 （Q1）
阀座：碳化硅（Q1、Q2）、
碳化硅（Q19、Q29），密封面为 Q1 或Q2
金属部件：CrNiMo 钢 （G）

标准和认证

• EN 12756 标准

• API 682 / ISO 21049 标准

• 符合 TA Luft（德国清洁空气法案）

推荐应用

• 化工

• 炼油技术

• CCUS

• 氢

• 可持续塑料生产

• 气体和液体
  （单密封仅气体）

• 不得进入大气的气体和液体（双重密封）

• 对环境无害的气体（单密封）

• 球迷

• 小型蒸汽轮机

• 鼓风机

• 罗茨压缩机

• 泵

产品型号

CGSH-KD
背靠背双密封，用气体缓冲，根据 API 682 配置 3NC-BB，方案 74。 项目、描述和未指定的尺寸与 CGSH-K 相同。
压力：p1 = ...22 巴 （319 PSI），p3 = ...25 bar （363 PSI）（
在整个公称直径范围内，可根据要求提供更高值）。
压差 Δp = 最小 3 bar （44 PSI）
其他工作极限，如 CGSH-K。

CGSH 串联配置
符合 API 682 第 3 版。
配置：2CW-CS、API 计划 72、API 计划 75、API 计划 76。
适用于有气体泄漏的介质。产品侧的 H75VN。如果发生故障，气氛侧的 CGSH 用作液体密封。
