BT-AR 系列

• 特征

•

• 优势

•

• 工作范围

•

• 材料

•

• 标准和认证

•

• 推荐应用

BT-AR 系列

BT-AR 系列

• 座位选择

•

• 显示维度

•

• PDF 数据表

特征

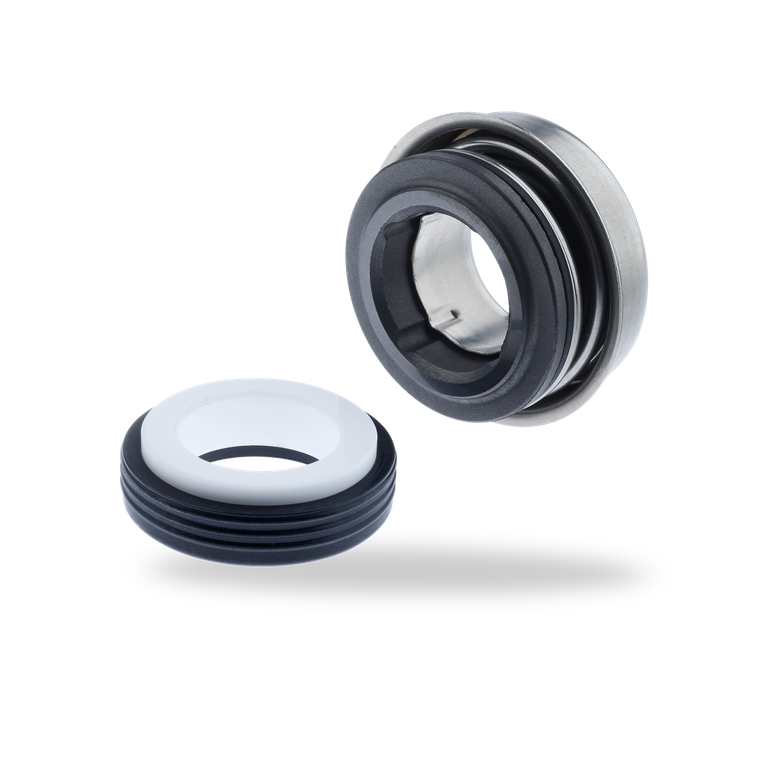

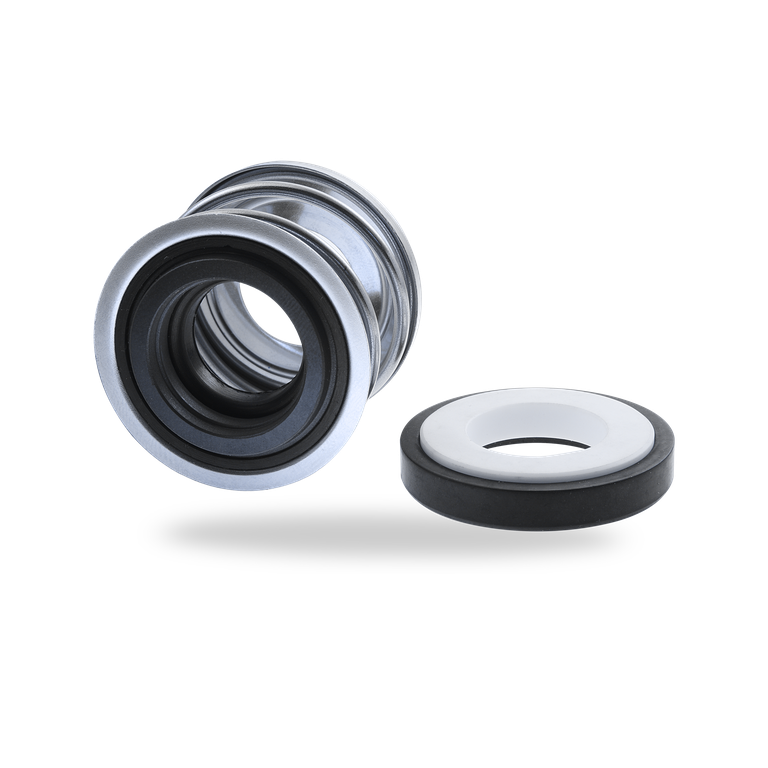

• 橡胶波纹管机械密封

• 失衡

• 单弹簧

• 与旋转方向无关

• 轴向安装长度短

优势

用于大型系列冷水泵的机械密封，每年生产数百万台。BT-AR 的成功归功于广泛的应用范围、较短的轴向长度（这允许更经济的泵结构并节省材料）和最佳的质量/价格比。波纹管设计的弹性使作更加稳健。

当产品介质无法确保润滑或密封固体含量较高的介质时，BT-AR 也可以用作串联或背对背布置的多重密封。可根据要求提供安装建议。

工作范围

轴径： d1 = 6 ...70 毫米（0.24 英寸...2.76 英寸压力
：p1* = 6 bar （87 PSI），
真空 ...0.5 巴（7.45 磅/平方英寸） 最高 1 bar （14.5 PSI） 带阀座锁定
温度：
t* = -20 °C ... +120 °C （-4 °F ... +248 °F）
滑动速度：vg = 10 m/s （33 ft/s）

* 取决于介质、尺寸和材料

材料

密封面：
碳石墨锑浸渍 （A）、碳石墨树脂浸渍 （B）、碳石墨、全碳 （B3）、碳化硅 （Q1、Q6）、碳化钨 （U）、PTFE 玻璃纤维增强 （Y）
阀座：
滑石 （X）、氧化铝 （V、V1）、碳化硅 （Q1、Q6、Q7）、碳化钨 （U）、铬钢 （E）、CrNi 钢 （F）、CrNiMo 钢 （G）
弹性体：
NBR （P）、 EPDM （E）、FKM （V）、HNBR （X4）
金属零件：
CrNi 钢 1.4301 （F）、CrNiMo 钢 1.4401 （G）、CrNi 钢 1.4057 （F1）

标准和认证

• UBA（KTW）

• W270 系列

• ACS 公司

• WRAS 系列

• 美国国家科学基金会 （NSF

• DM 174/04

• 美国食品药品监督管理局

推荐应用

• 水和废水技术

• 泳池和水疗应用

• 家用电器

• 家用和花园泵

• 漩涡浴缸和游泳池泵

• 洗碗机泵

• 潜水电机/泵

• 水泵/废水泵
